Samenvatting van het artikel
Paneelplaatnokkenspelen een cruciale rol in elektrische distributiesystemen door veilige en stabiele geleiderverbindingen binnen paneelborden te bieden. Slechte verbindingen kunnen leiden tot oververhitting, stroomverlies en potentiële veiligheidsrisico's. In dit artikel wordt uitgelegd hoe paneelaansluitingen werken, hoe ze een veilige stroomoverdracht ondersteunen en hoe u de juiste aansluiting voor specifieke toepassingen selecteert. Het schetst ook algemene installatie-uitdagingen en praktische oplossingen die de betrouwbaarheid van elektrische panelen verbeteren.

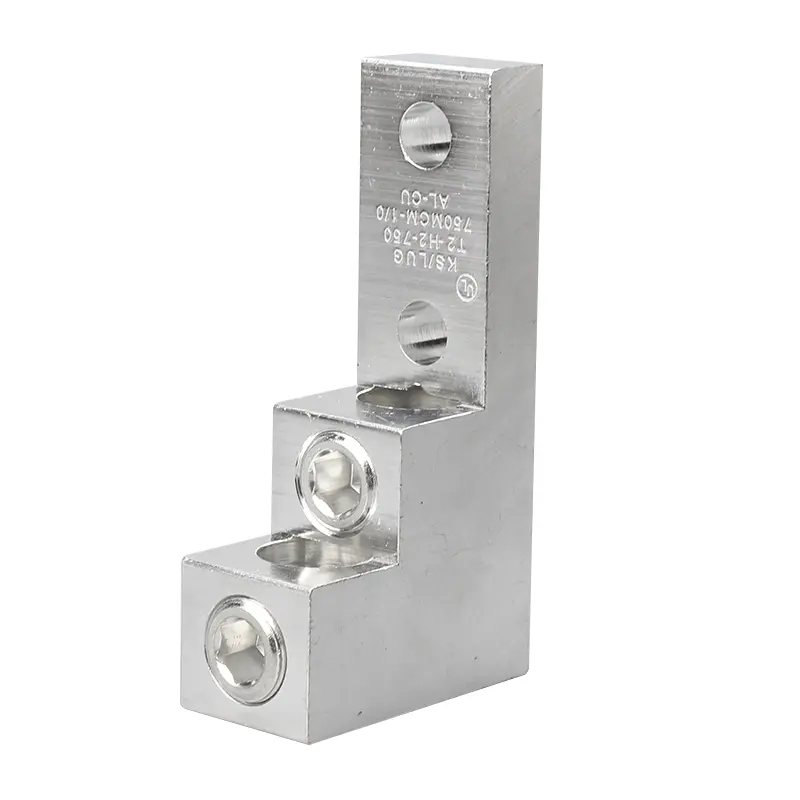

Paneelplaatnokken zijn gespecialiseerde elektrische connectoren die zijn ontworpen om geleiders in paneelborden of verdeelborden te bevestigen. Deze kabelschoenen creëren een stabiele elektrische interface tussen inkomende stroomlijnen en de interne rails of terminalverbindingen van een paneelbord.
In moderne elektrische infrastructuur distribueren paneelborden elektriciteit van een hoofdbron naar verschillende vertakte circuits. Betrouwbare kabelschoenverbindingen zorgen ervoor dat de elektrische stroom efficiënt stroomt, terwijl de mechanische stabiliteit behouden blijft. Zonder correct geïnstalleerde kabelschoenen kunnen geleiders losraken, wat weerstandsopbouw, oververhitting of zelfs elektrische storingen kan veroorzaken.
Paneelplaatnokken worden veel gebruikt in residentiële, commerciële en industriële elektrische systemen. Ze zijn ontworpen voor verschillende draaddiktes, stroomsterktes en installatieomgevingen.
Paneelplaatnokken werken door een geleider mechanisch aan een geleidende aansluiting te bevestigen met behulp van compressie of mechanische klemming. Deze verbinding zorgt voor een minimale weerstand tussen de geleider en de paneelrail.
Het proces verloopt in verschillende fasen:
Wanneer ze goed zijn vastgedraaid, creëren de nokken van de paneelplaten een elektrisch pad met lage weerstand. Dit vermindert het energieverlies en helpt de systeemefficiëntie te behouden.
In voedingssystemen met hoge capaciteit zijn deze connectoren ontworpen om grote stromen te verwerken en tegelijkertijd veilige bedrijfstemperaturen te behouden.
Paneelplaatnokken zijn ontworpen om zowel de elektrische geleidbaarheid als de mechanische sterkte te ondersteunen. Het ontwerp bevat doorgaans verschillende essentiële elementen:
Het geleidende lichaam is meestal vervaardigd uit hooggeleidend koper of aluminium. Sommige ontwerpen bevatten beschermende beplating om de corrosieweerstand te verbeteren en de duurzaamheid te vergroten.
Mechanische compressie zorgt ervoor dat de geleider veilig bevestigd blijft, zelfs onder trillingen of thermische uitzetting. Deze stabiliteit is essentieel in industriële omgevingen waar elektrische panelen variabele belastingen ervaren.
Paneelplaatkabelschoenen worden gebruikt in een breed scala aan elektrische distributiesystemen waar betrouwbare geleiderafsluiting vereist is.
Veel voorkomende toepassingen zijn onder meer:
Met deze connectoren kunnen elektriciens grote geleiders veilig aansluiten zonder de elektrische prestaties in gevaar te brengen. Hun modulaire ontwerp maakt ook eenvoudiger onderhoud en upgrades mogelijk bij het uitbreiden van elektrische systemen.
| Parameter | Beschrijving |
| Materiaal | Koper- of aluminiumlegering |
| Oppervlaktebehandeling | Vertinde of corrosiebestendige coating |
| Draadbereik | 6 AWG tot 600 kcmil, afhankelijk van het model |
| Spanningswaarde | Tot 600V |
| Huidige capaciteit | Varieert afhankelijk van de maat en het ontwerp van de geleider |
| Installatietype | Opschroef- of schroefklem |
| Temperatuurclassificatie | Typisch tot 90°C |
Deze parameters helpen ingenieurs bij het bepalen van de compatibiliteit met bestaande elektrische systemen. Het selecteren van de juiste nokgrootte en -waarde zorgt voor operationele betrouwbaarheid op de lange termijn.
Elektrische installateurs worden vaak geconfronteerd met verschillende uitdagingen bij het werken met paneelbevestigingen. Als u deze problemen begrijpt, kunt u systeemfouten voorkomen.
Losse verbindingen
Onjuist vastdraaien kan leiden tot verhoogde elektrische weerstand en warmteontwikkeling. Het gebruik van gekalibreerde momentgereedschappen zorgt ervoor dat de nok wordt vastgedraaid volgens de specificaties van de fabrikant.
Onjuiste draadmaat
Het gebruik van een geleider die te klein of te groot is voor de kabelschoen kan de verbinding verzwakken. Controleer vóór installatie altijd de compatibiliteit van de draden.
Oxidatie en corrosie
In vochtige of industriële omgevingen kan oxidatie de verbindingsprestaties beïnvloeden. Vertinnen en beschermende coatings helpen dit risico te verminderen.
Het selecteren van de juiste paneelplaatbevestiging vereist het evalueren van verschillende technische factoren.
Koperen nokken bieden over het algemeen een hogere geleidbaarheid en duurzaamheid, terwijl aluminium nokken een lager gewicht en kostenvoordelen bieden. De uiteindelijke keuze is afhankelijk van de systeemvereisten en installatieomstandigheden.
Fabrikanten zoals CMKS Elektronische designpaneelplaatbevestigingen die voldoen aan strenge elektrische prestatienormen en tegelijkertijd een eenvoudige installatie binnen moderne stroomdistributiesystemen garanderen.
Routinematige inspectie en onderhoud helpen de prestaties van de paneelnokken in de loop van de tijd te garanderen.
Aanbevolen praktijken zijn onder meer:
Elektriciens moeten altijd de juiste veiligheidsprocedures volgen bij het onderhoud van paneelborden om onbedoeld contact met onder spanning staande circuits te voorkomen.
Wat is het belangrijkste doel van een paneelbevestiging?
De primaire functie van een paneelaansluiting is het veilig aansluiten van elektrische geleiders op een paneel of distributiesysteem, terwijl een stabiel stroompad behouden blijft.
Zijn paneelplaatbevestigingen compatibel met zowel koper- als aluminiumdraden?
Sommige kabelschoenen zijn ontworpen voor dubbele compatibiliteit, terwijl andere zijn geoptimaliseerd voor een specifiek geleidertype. Controleer vóór installatie altijd de productspecificaties.
Waarom is het juiste koppel belangrijk voor kabelschoenverbindingen?
Het juiste koppel zorgt voor voldoende contactdruk tussen de geleider en de kabelschoen. Dit voorkomt oververhitting en zorgt voor een efficiënte elektrische geleiding.
Kunnen paneelplaatnokken toepassingen met hoge stroomsterkte aan?
Ja. Veel industriële paneelaansluitingen zijn ontworpen om hoge stroombelastingen aan te kunnen, mits ze worden gecombineerd met de juiste geleiderafmetingen en installatiemethode.
Paneelplaatbevestigingen zijn essentiële componenten in elektrische distributiesystemen en zorgen voor veilige en betrouwbare geleiderverbindingen binnen paneelplaten. Hun vermogen om stabiele mechanische en elektrische interfaces te bieden, zorgt voor een consistente stroomtoevoer in residentiële, commerciële en industriële omgevingen.
Als u begrijpt hoe deze connectoren functioneren, hoe u de juiste specificaties selecteert en hoe u ze op de juiste manier onderhoudt, kunt u de veiligheid en efficiëntie van elektrische installaties aanzienlijk verbeteren.
CMKS elektronischblijft duurzame en nauwkeurig ontworpen paneelplaatnokken ontwikkelen die zijn ontworpen om te voldoen aan de behoeften van de moderne energiedistributie-infrastructuur. Als u op zoek bent naar betrouwbare oplossingen of technische begeleiding met betrekking tot toepassingen voor paneelplaatbevestigingen, neem dan contact met ons opneem contact met ons opvandaag nog om uw projectvereisten te bespreken en te ontdekken hoe onze producten uw elektrische systemen kunnen ondersteunen.
